Residencial Anzuelos · muro pantalla de 40 cm y 14 m
Una misma obra exigió resolver nivel freático alto, dos sótanos, restricciones de gálibo por una línea de Iberdrola, cimentaciones colindantes invasivas, acequias antiguas y restos del edificio anterior.
40 cm · 14 m · 520 m² · STAB 20 m
Proyecto, ejecución y recinto construido

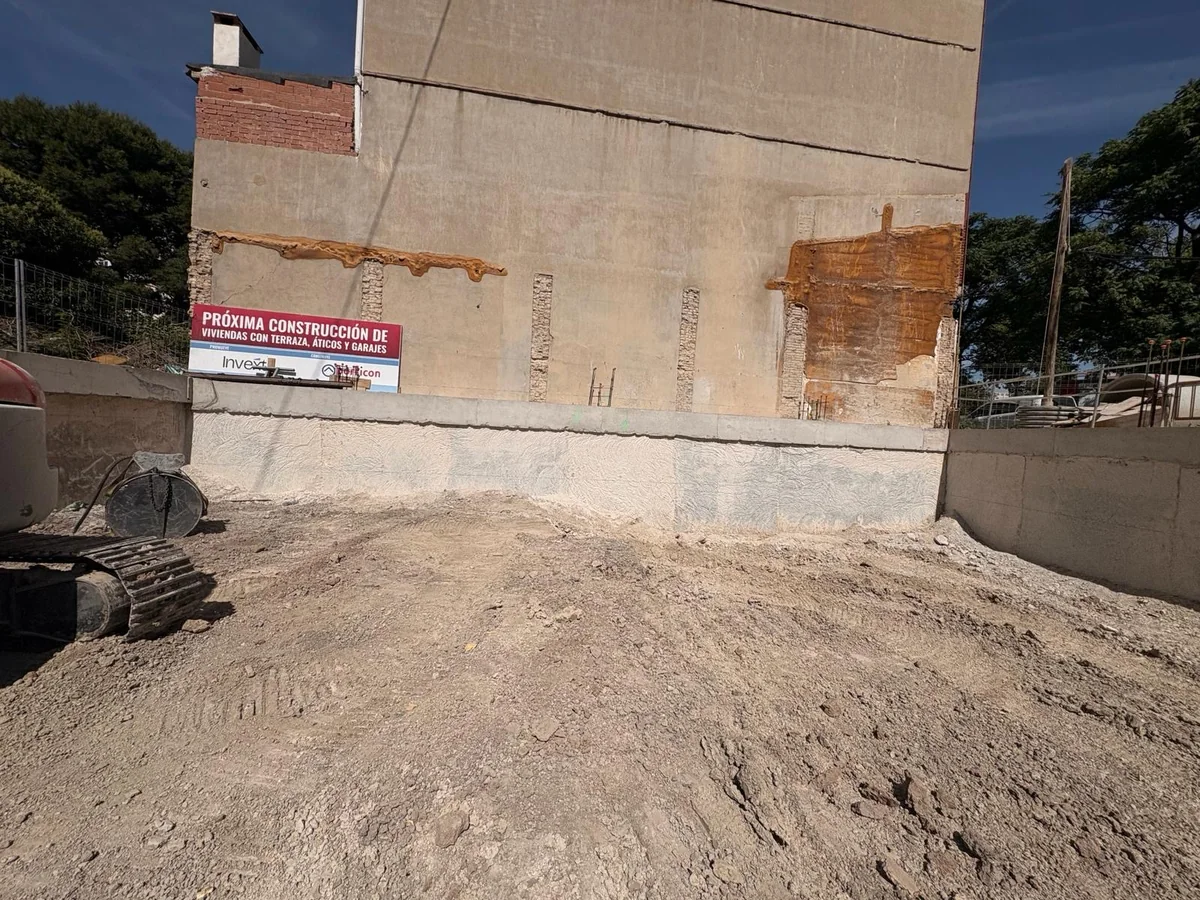

Las imágenes muestran el solar urbano, la ejecución con restricciones de altura y el recinto preparado para dos plantas de sótano.
Dos sótanos y nivel freático alto dentro de un solar lleno de interferencias
El nivel freático se situaba aproximadamente a 3,5 m de profundidad. Con dos plantas de sótano, la excavación alcanzaba alrededor de 7 m, mientras que el recinto se proyectó con pantallas de 40 cm y 14 m de profundidad.
La dificultad no estaba en un único condicionante. La obra reunía cimentaciones de edificios colindantes que invadían la parcela, antiguas acequias que atravesaban una esquina del solar y las cimentaciones del edificio previamente existente.

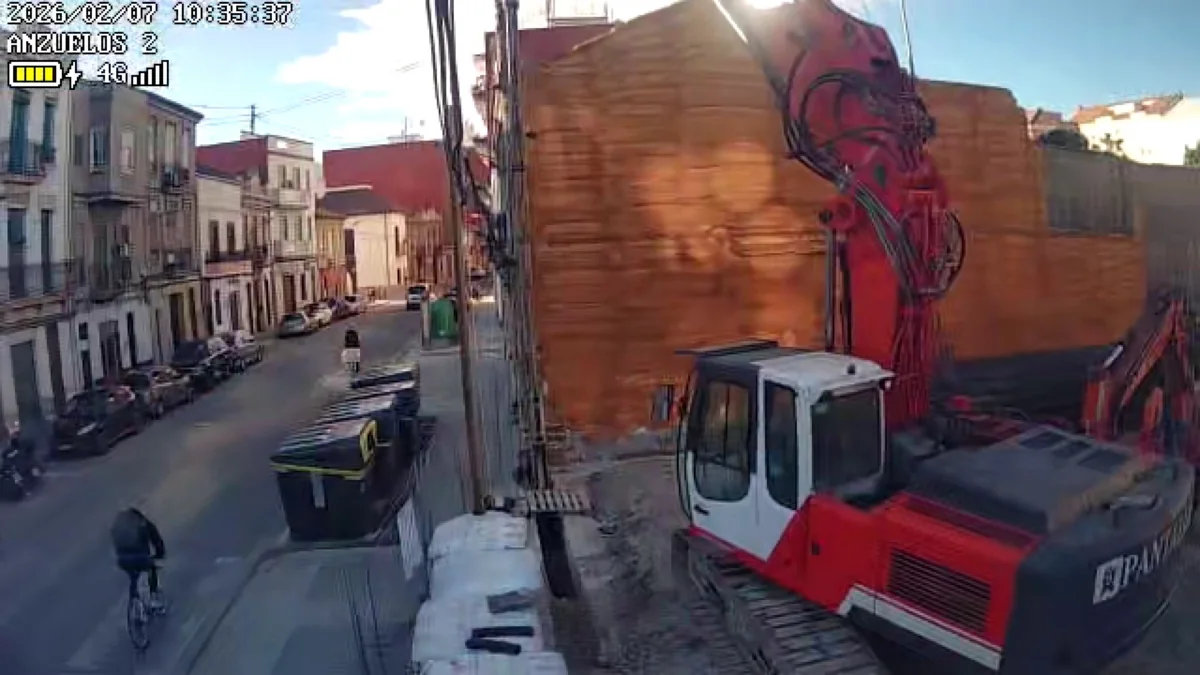

Una línea de Iberdrola condicionaba una zona de las pantallas
En una parte del perímetro, una línea de Iberdrola discurría aproximadamente a 13 m de altura, mientras las pantallas debían alcanzar 14 m. PANTALLAX incorporó un equipo compatible con esa restricción para poder ejecutar ese tramo sin dejar paralizada la obra.
Pantallas de 40 y 30 cm en Residencial Anzuelos
En otra zona del residencial, la distribución de las plazas de garaje de las dos plantas no cumplía con el espacio disponible. Ese tramo se resolvió con muros pantalla de 30 cm.
Dentro del mismo proyecto se utilizaron pantallas de 40 cm en la zona principal y tramos de 30 cm donde la geometría de las plazas de garaje exigía recuperar espacio.
Contención, anclajes y preparación del recinto
- Muro pantalla principal de 40 cm y 14 m de profundidad.
- Una fila de anclajes STAB de 20 m y 175 mm de diámetro.
- Tramos de muro pantalla de 30 cm para resolver la geometría de las plazas de garaje.
- Resolución de interferencias con cimentaciones colindantes, acequias antiguas y cimentaciones del edificio anterior.
- Fresado de muros pantalla y ejecución de muros guía.
Residencial Anzuelos
¿Por qué se utilizaron 40 cm?
¿Por qué había también pantallas de 30 cm?
¿Se utilizaron distintos espesores en la misma obra?
